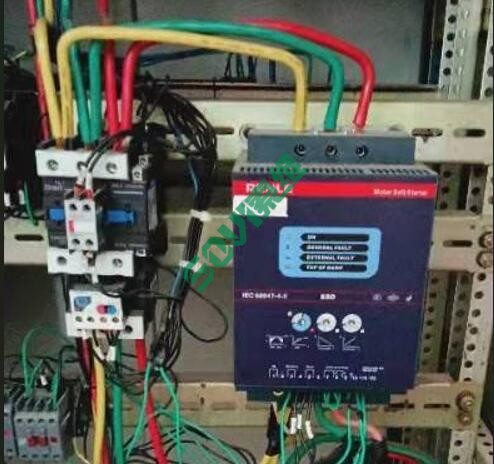

山西某企業除塵設備上的大功率電動機都用的上海雷諾爾公司產的SSD系列比較經濟型軟啟動器,但是機器每當啟動或者停止時軟啟動器經常的報警,也有正運轉的時候報警的,并且這些除塵都有這個現象。

由于軟啟動器不太智能化所以當時用戶沒有看出到底報的什么警,但是外接線路除了電源進線(算地線三根線),啟動停止三根線,再就是控制接觸器線圈的兩根線,而保護線路只有接在熱繼電器副觸點上的兩根線,當初報警懷疑過溫度過高,開開柜門工作也沒有排除,又懷疑過熱繼電器付觸點接觸不良排除后也不見效,又考慮是不是軟啟動器供電質量不好,受什么干擾,經過一帆努力后故障依舊,沒有辦法我把軟啟動器拆開研究,發現里面的過熱保護跟外面的過流保護是一個回路,就是說里面貼散熱片的熱元件跟外面的熱繼電器副觸點是串在一起的控制一個光偶,屬于弱電控制,而控制接觸器線圈是一個小繼電器,應該說跟電路是隔離的,不應該干擾電路,而啟動停止也是分別控制兩個光偶,也是弱電控制,初步分析干擾是從啟動停止或保護接口串進去的,但是啟動停止按鈕就是觸發一下就斷開了,故分析是從保護接口進去的誤報信號,進一步觀察發現,主接觸器是通過一小段銅排接的下面的熱繼電器,而軟啟動器保護線接在熱繼電器副觸點上端的線就是從主接觸器跟熱繼電器中間的一小段銅排中穿過,而下端的線就是直接回到了軟啟動器,這樣一來就等于在軟啟動器保護回路中有了一根大電流穿心線,這根保護回路的線就相當于一個CT了,每當啟動或者停止時產生的高壓脈沖足可以讓圍繞它一圈的保護回路感應出一個可以觸發光偶動作的二次脈沖,后來技術人員把線路改進不讓保護回路有穿心線后故障一切排除.
