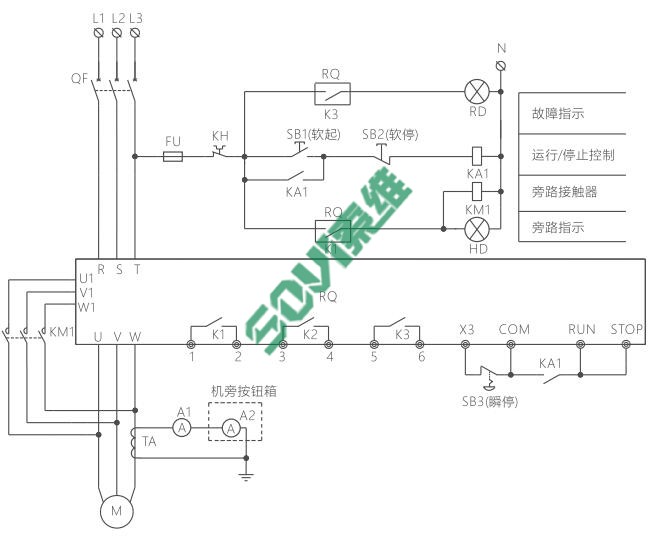

正泰軟起動器一拖一基本接線圖
說明︰
1、由于旁路繼電器K1最大輸出能力只有5A，不能直接控制大功率的交流接觸器，對于大于167A的交流接觸器,建議用中間繼電器;
2、按此接法時，KA1閉合起動，斷開停止;
3、可按三線制控制方式，此方式可省去KA1中間繼電器;4、KH熱繼電器可不加(軟起動本身有過載保護功能);5、端子號按控制端子說明。
