西門子羅賓康功率單元維修

在變頻器發生POWERCELLFAULT(功率單元故障〉后，通過查閱單元故障紀錄（菜單21〉和更換功率單元的方法確認故障的功率單元后，對換下的故障功率單元可采用下列方法進行檢查，以判斷具體失效的器件:

一.整流橋的判定（包括熔斷器和整流二極管〉

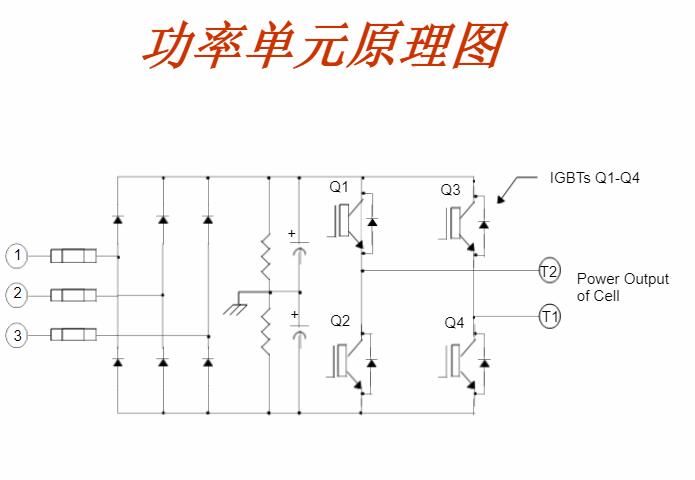

測試儀器:萬用表K檔，正負表筆測試點﹔單元電源輸入A，B，C三點分別對正/負直流母線，并交換正/負表筆，共12次舉例；假設測試點A對正直流母線，并交換正/負表筆，測量結果分別如下:

1. 測量電阻為均為K口級，D1短路；

2. 測量電阻為均為M口級，F(xiàn)1或D1開路；

3. 測量電阻為一次為K級,另一次為M口級,F1和D1良好；

二.逆變橋的判定（IGBT)

測試儀器:萬用表K口檔，正負表筆

測試點:單元輸出T1，T2點分別對正/負直流母線，并交換正/負表筆，共8次由于IGBT模塊內有反并聯的二極管的存在,其測量方法同上。

三.直流母線電容的判定

1. 外觀檢查，有無溢液，鼓漲等

2. 電容充放電特性檢查

五、IGBT模塊觸發功能的判定

1. 測試儀器:萬用表K口檔，正負表筆，9伏疊層電池2.測試點:正表筆接IGBT的c極，負表筆接IGBT的E極測量；

2. IGBT的觸發導通功能:9V疊層電池正接IGBT的G極，負接IGBT的E極，即柵極加正偏電壓，萬用表K檔阻值顯示很小，近似為零(K級）。

3. IGBT的觸發截止功能:短路IGBT的G極和E極，或9V疊層電池負接IGBT的G極，正接IGBT的E極，即柵極加負偏電壓，萬用表K口檔阻值顯示很大，近似為M級。如不滿足上述要求可判定IGBT模塊觸發功能失效。

六、單元控制板(包括驅動板)的檢查

下列三種情況之一需更換單元控制板(包括驅動板):

1、外觀檢查有異常

2、功率單元電力電子器件無異常，但是有單元故障存在

3、功率單元IGBT有損壞
