鍋爐補給水控制系統

      鍋爐補給水控制系統電氣部分簡介：控制系統由西門子PLC進行自動控制，采用西門子冗余系統，并通過PROFINET通訊連接到控制室計算機。系統操作和控制可以通過控制室計算機機上操作或者就地箱上手動操作，也可由PLC完成自動控制。

一、鍋爐補給水控制系統中手自動操作說明：

1、原水泵生水加熱就地箱手自動操作：

（1）手動：將箱體上原水泵三位旋鈕打到手動操作位（左位），然后按下水泵啟動按鈕—綠色，水泵開始工作，如需停止則按下停止按鈕—紅色；進水電動閥也可根據需要進行手動開啟（三位旋鈕打到左位）或者關閉（三位旋鈕打到右位）。

（2）自動：將箱體上原水泵三位旋鈕打到自動運行位（右位），將進水電動閥打到自動運行位（中位），在上位機流程畫面中點擊原水泵組（彈出操作畫面）自動投入按鈕，即完成原水泵生水加熱的自動操作（由plc完成系統的自動運行）。

2、一號雙濾料過濾器就地箱手自動操作：

（1）手動：例1：將就地箱上進水電動閥門的旋鈕手動打到“左位”，開啟閥門，將旋鈕打到“右位”關閉閥門；其余閥門手動操作均是相同，在此不一一贅述。

（2）自動：將就地箱上各電動閥旋鈕統一打到自動（中位），在上位機流程畫面中點擊一號過濾器，彈出閥門的操作畫面，點擊“自動投入”按鈕，閥門由PLC進行自動控制。（二號雙料過濾器就地箱與一號手自動操作相同）

3、一號超濾就地箱手自動操作：

（1）手動：例1：將就地箱上進水電動閥的旋鈕手動打到“左位”，開啟閥門，將旋鈕打到“右位”關閉閥門；其余閥門手動操作均是相同，在此不一一贅述。

（2）自動：將就地箱上各閥門旋鈕統一打到自動（中位），在上位機流程畫面中點擊一號過濾器，彈出閥門的操作畫面，點擊“自動投入”按鈕，閥門由PLC進行自動控制。（二號超濾就地箱與一號手自動操作相同）

4、過濾器超濾反沖洗泵就地箱：

與原水泵手自動操作相同，在此不再敘述。

5、一號反滲透就地箱：

（1）手動：將就地箱上一、二號高壓泵三位旋鈕打到手動（左位），按下一二號高壓泵啟動按鈕—綠色，水泵開始運行，按下停止按鈕—紅色，水泵停止；將箱體上閥門三位旋鈕打到左側，閥門開啟，

旋鈕打到右側,閥門關閉。

    （2）自動：將高壓泵三位旋鈕打到自動（右位），將閥門旋鈕打到自動（中位），在上位機流程畫面中點擊一號反滲透（彈出閥門操作界面）和1、2#一級高壓泵（彈出高壓泵操作畫面）按下自動投入按鈕， 一號反滲透開始自動運行。（二號反滲透和一號相同不再敘述）

  6、一號EDI給水泵就地箱：

  （1）手動：將1號EDI給水泵三位旋鈕打到手動（左位），按下水泵啟動按鈕—綠色，水泵開始工作，如需停止則按下停止按鈕—紅色。

  （2）自動：將箱體上給水泵三位旋鈕打到自動運行位（右位），在上位機流程畫面中點擊EDI給水泵組（彈出操作畫面）自動投入按鈕，即完成EDI給水泵的自動操作。

   7、一號EDI就地箱：

  （1）手動：將就地箱上進水電動閥的旋鈕手動打到“左位”，開啟閥門，將旋鈕打到“右位”關閉閥門；其余閥門手動操作均是相同，在此不一一贅述。

（2）自動: 將就地箱上各閥門旋鈕統一打到自動（中位），在上位機流程畫面中點擊一號過濾器，彈出閥門的操作畫面，點擊“自動投入”按鈕，閥門由PLC進行自動控制。(二號EDI就地箱和一號EDI就地箱操作完全相同，不再敘述)

8、還原劑加藥就地箱：

（1）手動：將就地箱上一、二號還原劑計量泵三位旋鈕打到手動（左位），按下一、二號還原劑計量泵啟動按鈕—綠色，計量泵泵開始運行，按下停止按鈕—紅色，計量泵停止。（還原劑攪拌機同上操作）

（2）自動:

    9、阻垢劑加藥就地箱：

  （1）手動：將就地箱上一、二號阻垢劑計量泵三位旋鈕打到手動（左位），按下一、二號阻垢劑計量泵啟動按鈕—綠色，計量泵泵開始運行，按下停止按鈕—紅色，計量泵停止。（阻垢劑攪拌機同上操作）

  （2）自動：

10.殺菌劑加藥就地箱:

（1）手動：將就地箱上一、二號殺菌劑計量泵三位旋鈕打到手動（左位），按下一、二號殺菌劑計量泵啟動按鈕—綠色，計量泵泵開始運行，按下停止按鈕—紅色，計量泵停止。（殺菌劑攪拌機同上操作）

（2）自動：

11、電動閥就地箱1：

（1）手動：將就地箱上電動閥的旋鈕手動打到“左位”，開啟閥門，將旋鈕打到“右位”關閉閥門；其余閥門手動操作均是相同。（電動閥就地箱2和1相同不再敘述）

（2）自動：

12、脫鹽水泵就地箱：

（1）手動：將箱體上除鹽水泵三位旋鈕打到手動操作位（左位），然后按下水泵啟動按鈕—綠色，水泵開始工作，如需停止則按下停止按鈕—紅色。

（2）自動：將箱體上除鹽水泵三位旋鈕打到自動運行位（右位），在上位機流程畫面中點擊除鹽水泵組（彈出操作畫面）自動投入按鈕，即完成除鹽水泵的自動操作。

13、水箱加熱器就地箱：

（1）手動：在就地箱內有5個相對應的空開，合上相對應的空開即可開啟相應儲水罐的保溫加熱帶。

二、系統運行過程介紹

原水池水位達到系統運行需要高度，系統開始運行，原水泵啟動，過濾器開始工作，超濾開始工作（過濾器和超濾采取一用一備方式），水經過過濾到達超濾產水箱，然后一級反滲透泵組開始工作，高壓泵啟動，反滲透開始過濾，水到一級產水箱，二級反滲透泵組開始工作，二級高壓泵開始工作，二級反滲透開始運行，經過二級反滲透的水到達二級水箱，EDI給水泵組開始工作，經過EDI系統到除鹽水箱，除鹽水泵組工作，經過濾的水到達熱力系統供應點。

三、系統啟動

    在windows桌面上點擊圖標“神木富鼎補給水自動化系統”，將進入控制系統，進行組態監控。

四、鍋爐補給水控制系統主要運行界面和操作

   （1）系統啟動成功，出現流程畫面。如圖：

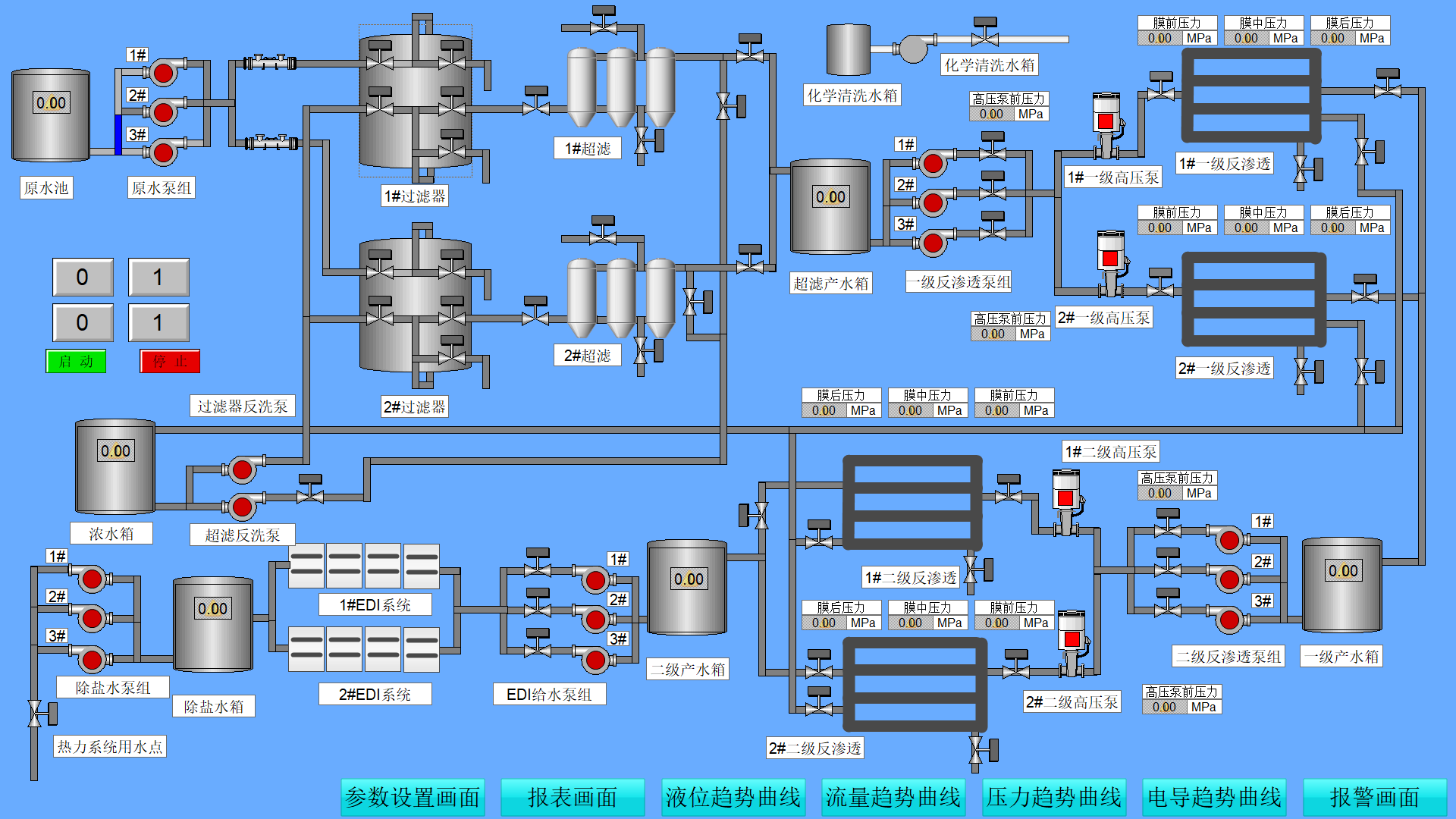

圖一 流程畫面

（2）工藝流程面-----如上圖所示，是今后主要運行界面。界面可以同時瀏覽操作全部工藝設備。顯示關鍵的參數?？稍诖私缑嫱瓿扇粘５牟僮鞴δ堋?/p>

（3）點擊相應文字彈出畫面，如：點擊EDI給水泵組：

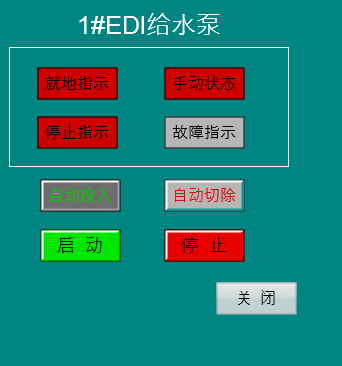

圖二 操作畫面

   在此畫面可以看到EDI給水泵的各種狀態指示，并且點擊“啟動”、“停止”可以使泵運行或者停止。

（4）電動閥、高壓泵、給水泵等手動操作方式同上。

（5）點擊流程畫面下方的“參數設置畫面”等，可以在各個需要的

畫面中切換，如圖：

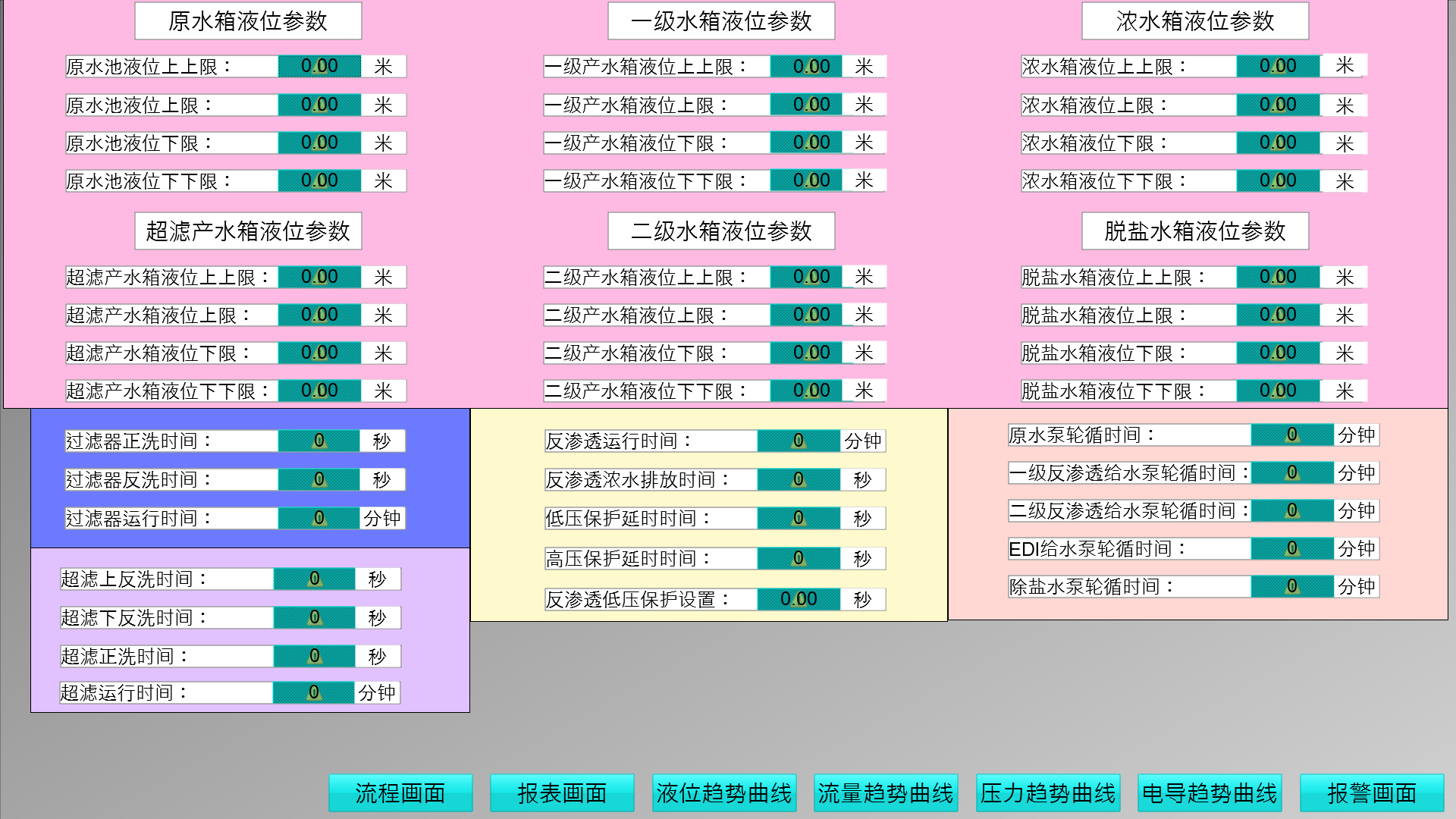

圖三 參數設置

  在“參數設置畫面”中可以修改系統中的各個參數（非專業人員請勿隨意修改）。

（6）點擊“報表畫面”如圖：

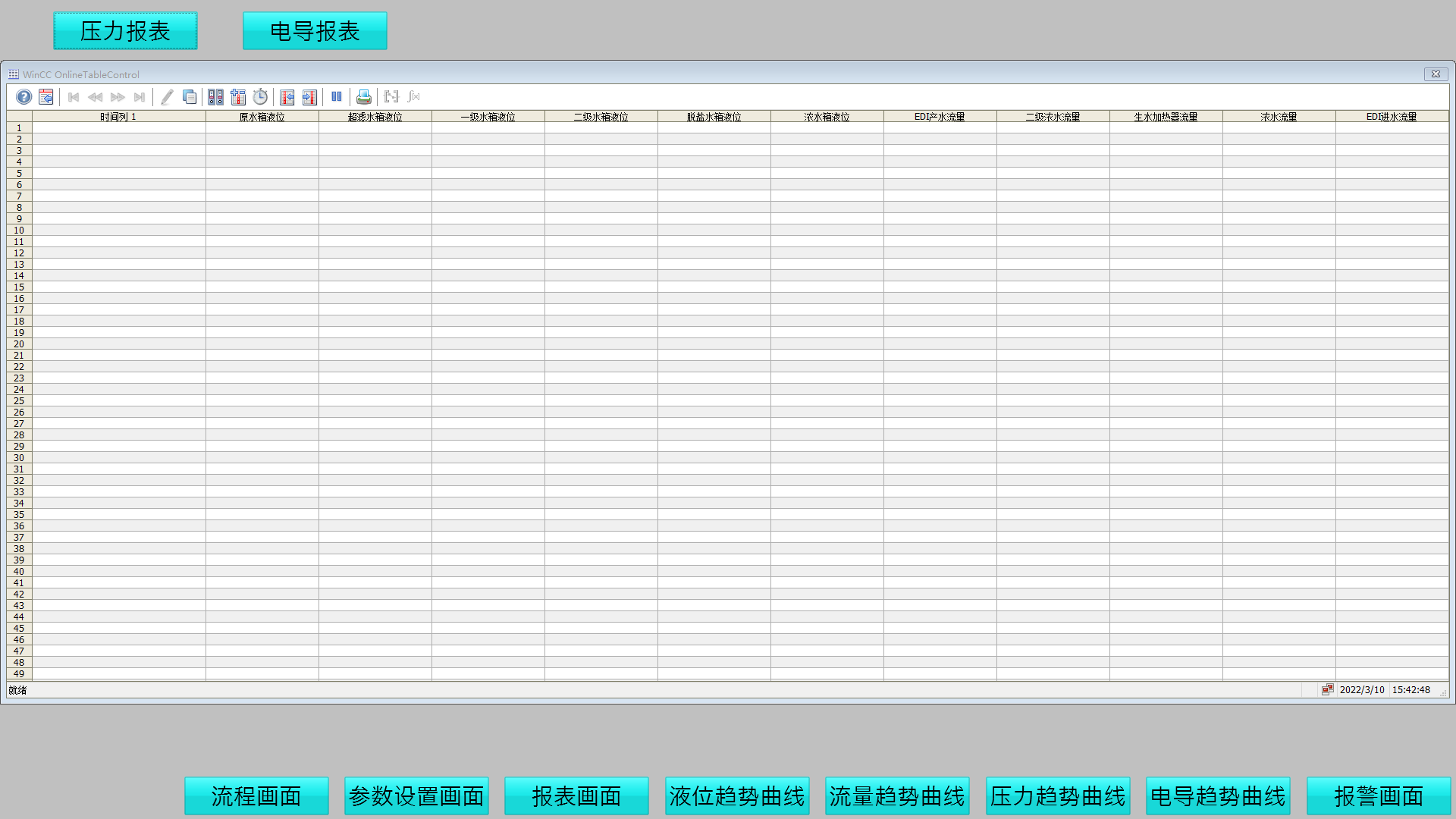

圖四 報表畫面

     在表格上方工具欄可以根據需要點擊相應的圖標進行操作，如：點擊工具欄的“”可以選擇需要查看的時間段內的所有報表數據，從而更加方便了解和分析數據。

（7）點擊“液位趨勢曲線”如圖：

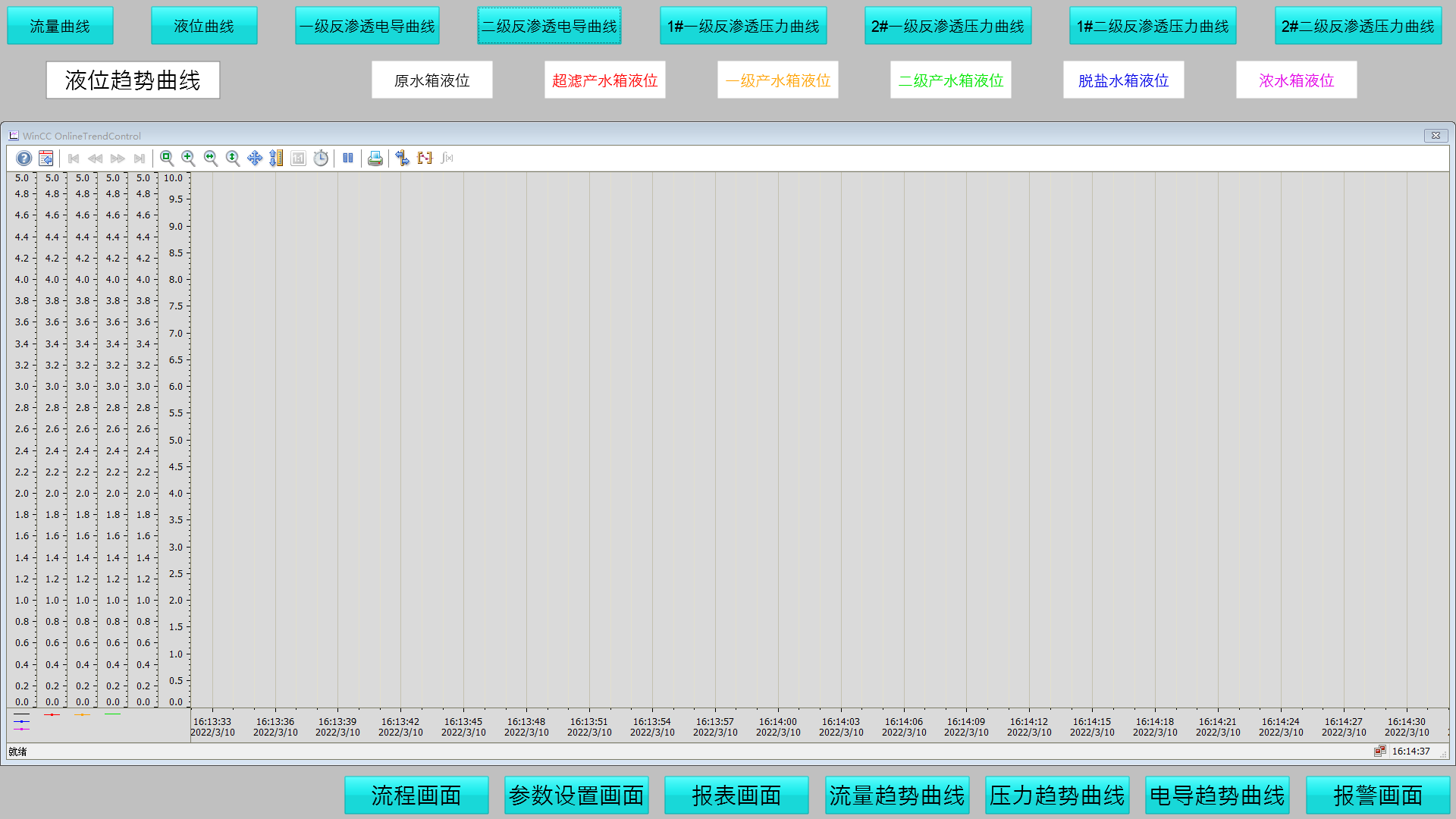

圖五 趨勢曲線

   在此畫面中可以更加清晰直觀的看到液位數據的變化。

（8）點擊“流量、壓力、電導”趨勢曲線畫面出現相應的曲線畫面。

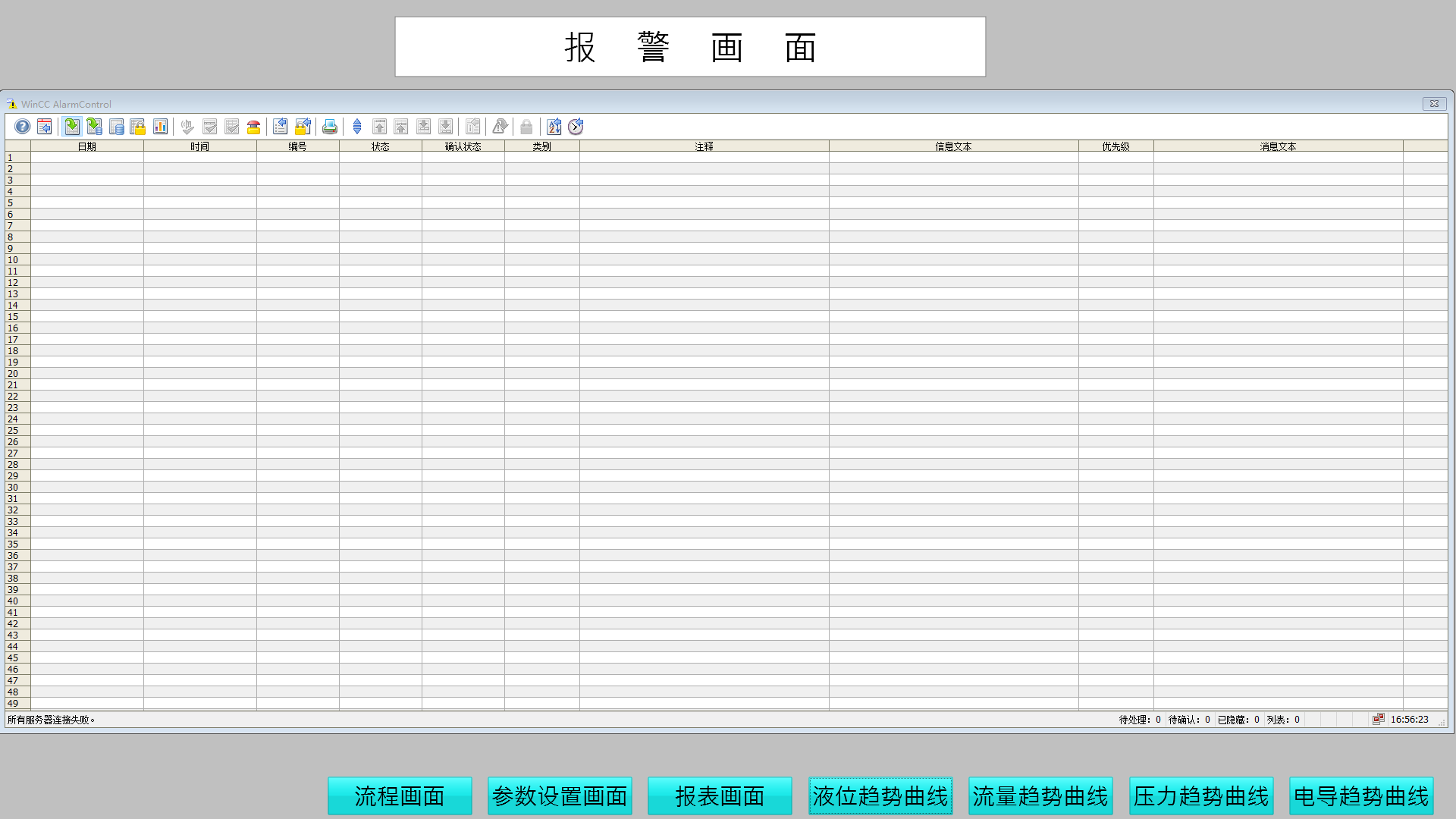

（9）點擊“報警畫面”如圖：

圖六 報警畫面

   在此畫面中可以看到具體報警信息，從而更快確定報警問題所在，快速排除故障，使系統繼續穩定運行。

四、運行注意事項

（1）參數設置需要專業人員根據需要方能修改，一般操作員禁止隨意更改，設置不當會造成系統故障。

（2）發現設備故障，需要查找判斷，并妥善處理后方可繼續操作設備，不可帶故障繼續運行，可能會造成事故或擴大故障。

（3）計算機上嚴禁玩游戲，看視頻電影，聽音樂?？赡茉斐捎嬎銠C系統崩潰。不要存儲無關的文件。不可當作辦公使用。必須專用于污水控制系統。
